有線HART設備預測試需要了解的事
2024-03-06
HART是什么？
HART協議采用基于Bell202標準的FSK頻移鍵控信號，在低頻的4-20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通訊，數據傳輸率為1.2kbps。由于FSK信號的平均值為0，不影響傳送給控制系統模擬信號的大小，保證了與現有模擬系統的兼容性。

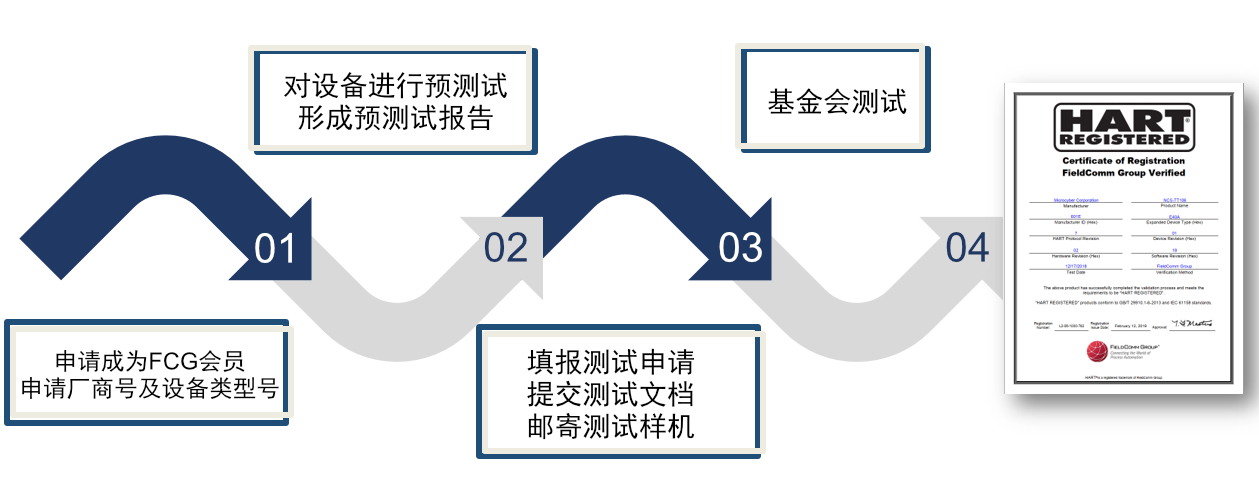

產品認證步驟
基金會認證測試內容
? 申請人使用標準測試工具，按照測試規范要求完成預測試
? 在線創建ticket申請，提交PO采購訂單（認證結束后依據賬單繳費）
? FCG確認申請，并通知提交相關自測試記錄和認證資料（包括FDI源代碼等）
? 申請人按要求完成資料的上傳，FCG先進行FDI源碼審核
? FDI通過后按通知將產品寄送到指定測試實驗室，測試實驗室進行產品的測試
? 測試過程中出現的故障或疑問，測試工程師會要求申請人協助解決
? 測試完成后由FCG的QA工程師進行數據審查和編制測試認證報告
? 郵件發放認證報告及費用賬單，并寄送認證證書，雙方對FDI包做最終的數字簽名

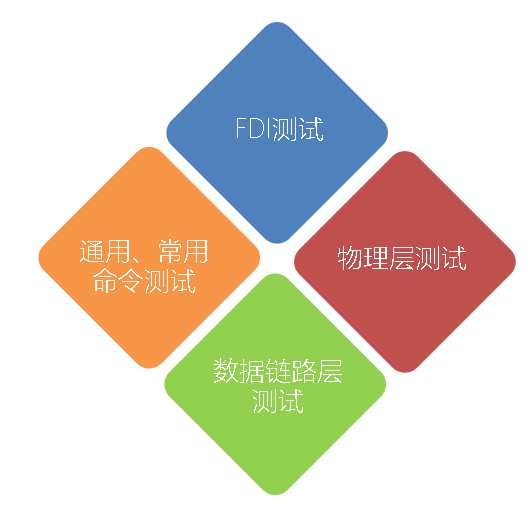

有線HART設備的預測試包括哪些內容
? 物理層測試
? 數據鏈路層部分（DLL）
? 通用命令部分（UAL）
? 一般命令部分（CAL）
? 17天的穩定性測試（DLL039A）物理層測試
HART物理層預測試的前期準備
以常用的高阻設備及低阻設備為例說明一下需要前期的準備工作：
高阻設備：
? 至少2臺樣機
? 4-20mA電流變化（默認周期200ms,周期通過配置可調，可控制開關）
? 硬件需引出RTS、CD、GND三個信號，方便用示波器抓取波形
? 使用手冊（包括基本操作說明等）
? 安裝手冊（包括接線說明等）
低阻設備：
? 至少2臺樣機
? 能夠通過HART命令或通信手段讓設備HART端口持續輸出數字“0”和“1”，斷電后設備可恢復正常
? 硬件需引出RTS、CD、GND三個信號，方便用示波器抓取波形
? 使用手冊（包括基本操作說明等）
互操作測試前期準備工作
? 改變產品輸入，觀察產品輸出變化
? 修改設備Command#48中的狀態位
? 支持修改寫保護功能
? 至少2臺樣機
? 使用手冊（包括基本操作說明等）
? 安裝手冊（包括接線說明等）
