MC0313的Modbus參數配置方法

步驟1：將MC0313 Modbus轉FF嵌入式核心模塊撥碼開關SW1上“第八位”對應的開關位撥至“ON”，然后將MC0313測試工裝接入FF系統中，串口連接計算機，打開FF/PA核心模塊Modbus配置工具軟件，軟件打開后如圖所示。

Modbus 通用配置工具軟件界面

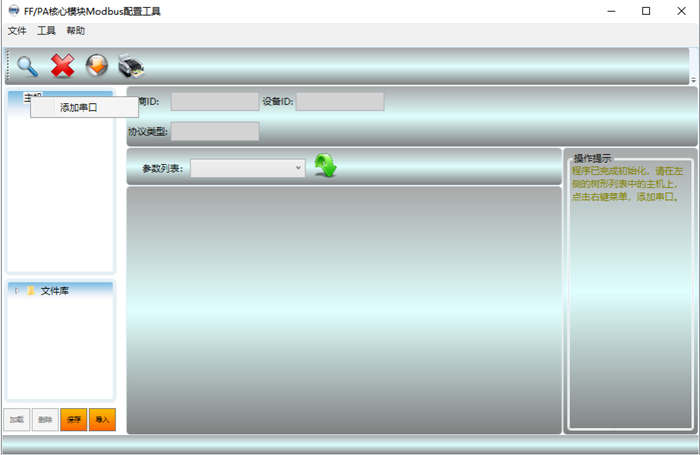

步驟2：選擇“主機”，點擊右鍵，選擇“添加串口”，如圖所示。

添加串口

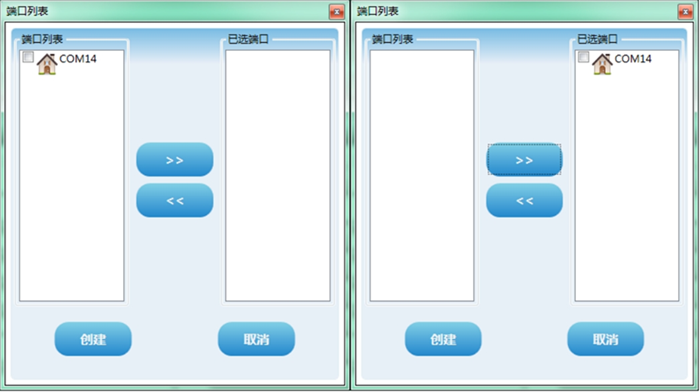

步驟3：選擇正確的串口，點擊“>>”圖標，并點擊“創建”，如圖所示。

串口選擇與建立

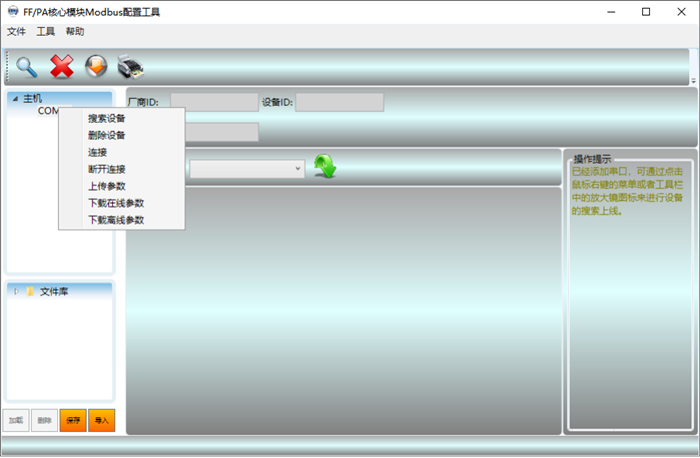

步驟4：選擇“COM14”，并點擊右鍵搜索設備，點擊連接，選擇如圖所示。

搜索設備

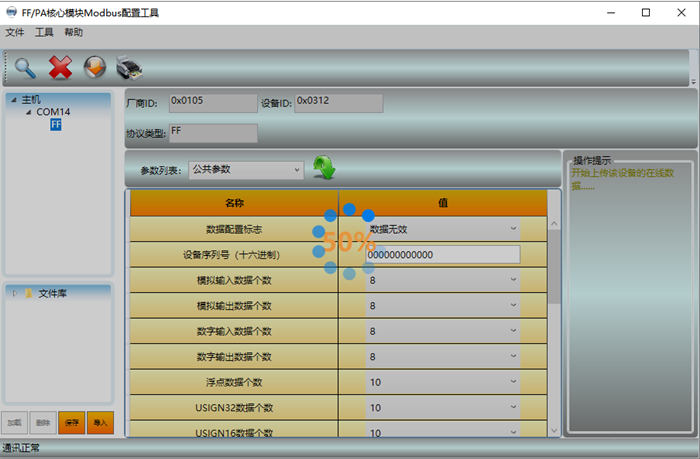

步驟5：點擊“COM14”下的FF設備，進行設備數據讀取，如圖所示。

 設備數據讀取

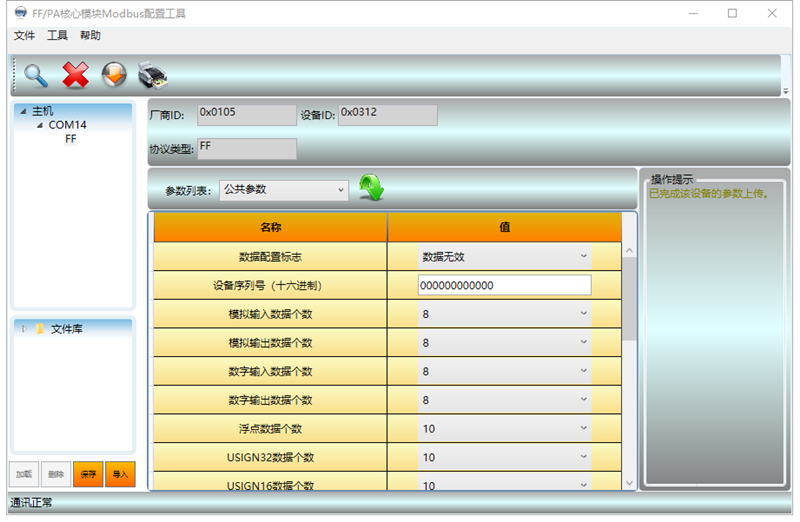

步驟6：數據讀取完成，表明Modbus通信正常，設備可以使用，如圖所示。

設備讀取完成

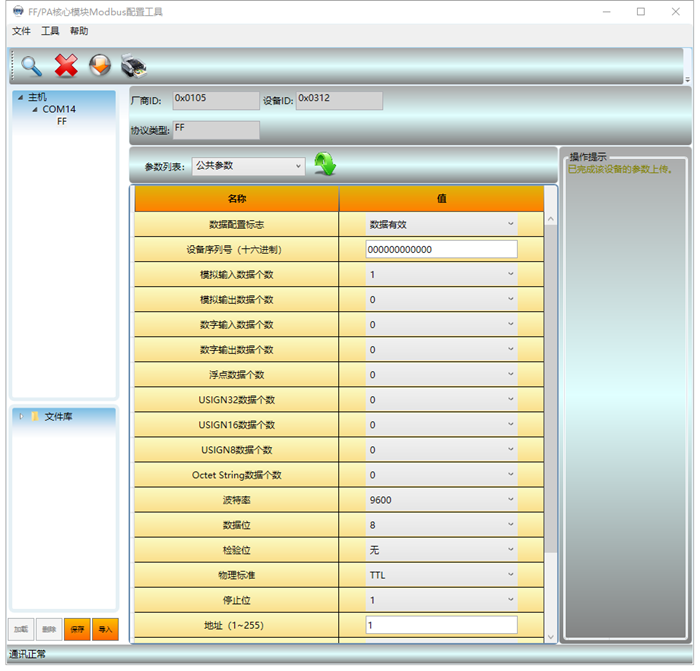

步驟7：通信成功后，按照用戶的通信參數和數據內容，切換參數列表，進行配置下載。例如：用戶通信參數為波特率9600，數據為8，校驗位無，停止位1，從站地址1；用戶數據為1個模擬輸入數據，讀寫模式為只讀，讀功能碼為04，數據類型為Float_1032，寄存器地址為40000。按用戶的通信參數配置公共頁通信參數，并配置模擬輸入數據個數為1，其余類型數據個數為0，數據配置標注為數據有效，如圖所示。

公共頁參數配置

步驟8：點擊綠色按鈕下載當前頁參數。

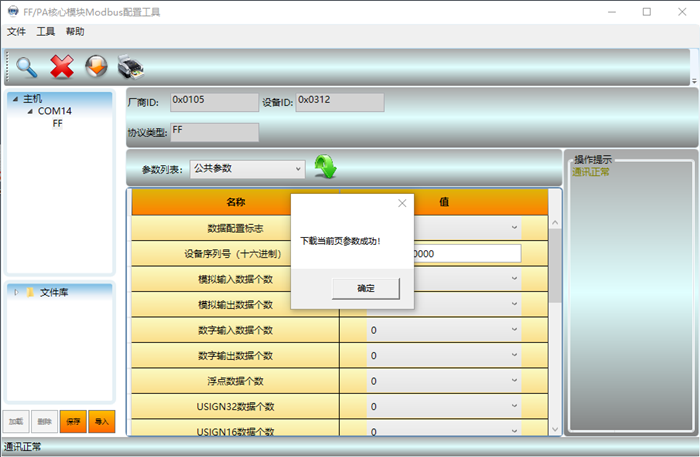

公共頁參數下載成功

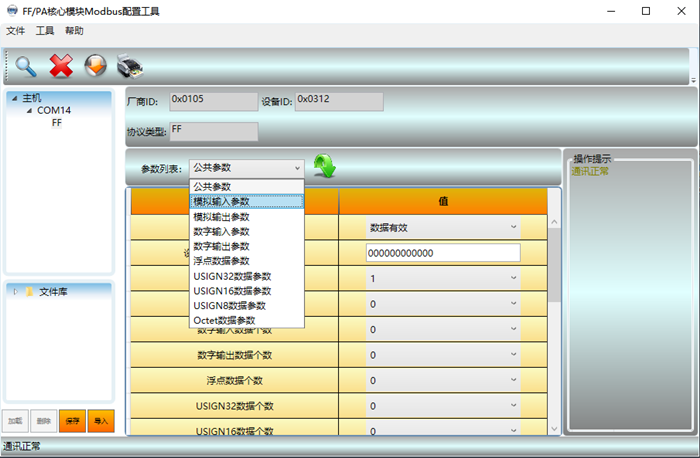

步驟9：點擊參數列表，切換到模擬輸入?yún)?shù)，如圖所示。

切換模擬參數列表

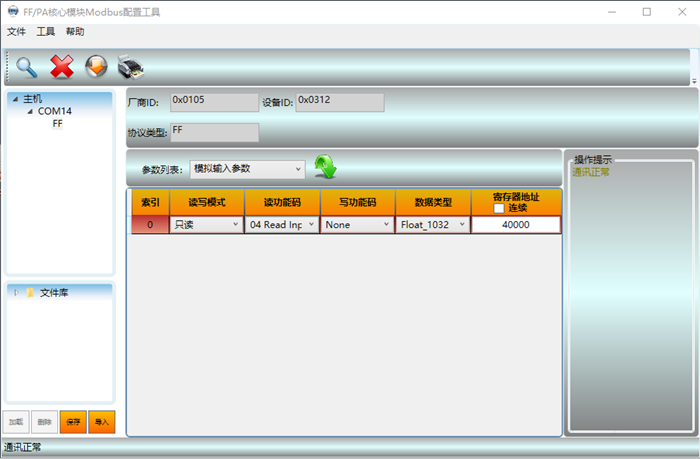

步驟10：按用戶數據配置模擬輸入數據，如圖所示。

模擬輸入?yún)?shù)配置

步驟11：點擊綠色按鈕下載當前頁參數。

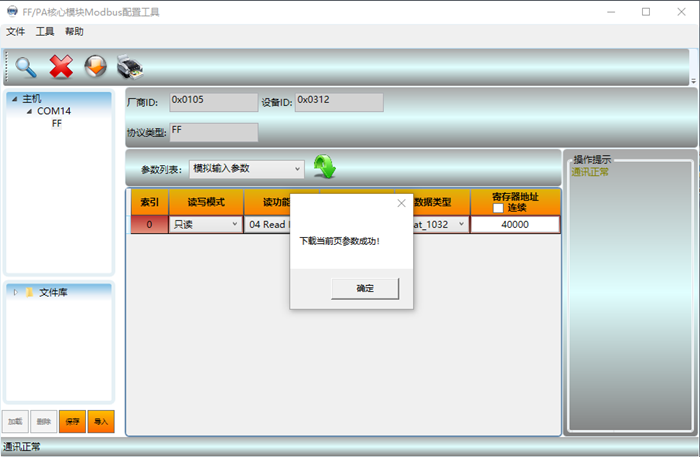

模擬輸入?yún)?shù)下載成功

步驟12：完成后將MC0313 Modbus轉FF嵌入式模塊撥碼開關SW1第八位對應的開關位撥至“OFF”，MC0313 Modbus轉FF嵌入式模塊配置完成。

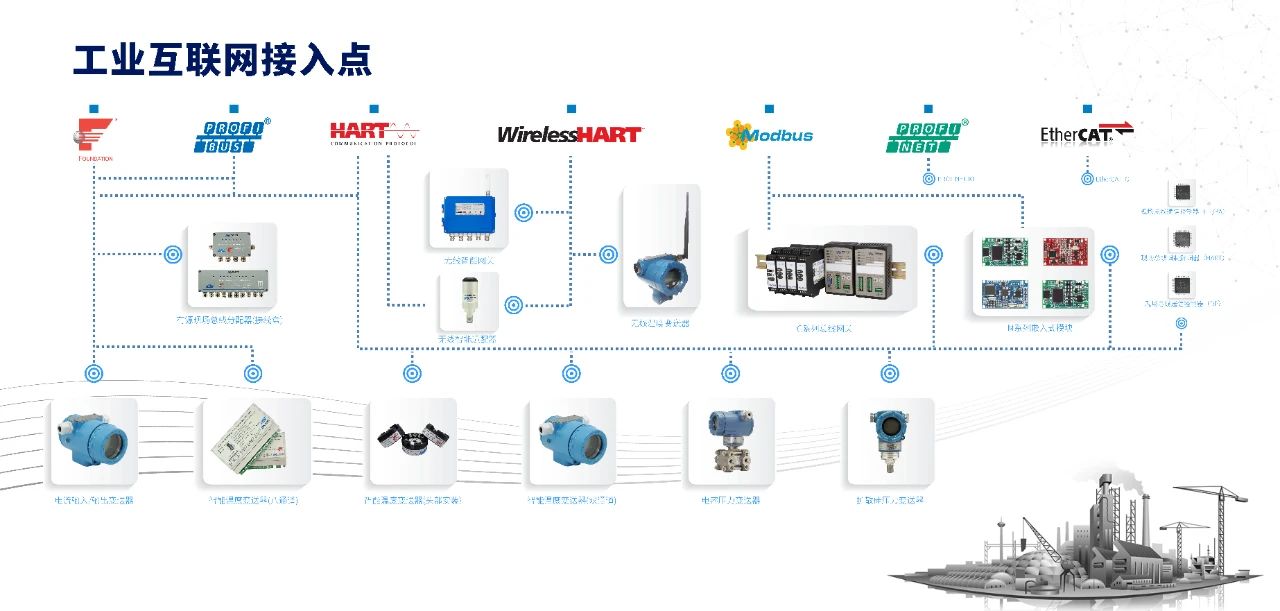

工業互聯網接入點
