什么是PROFINET ？

PROFINET由PROFIBUS國際組織（PROFIBUS International，PI）推出，是新一代基于工業以太網技術的自動化總線標準。主要用于工業自動化和過程控制領域，符合IEEE 802.3規范下的內容，具備自動協商、自動交叉的功能。

PROFINET屬于實時以太網，其通信的響應時間小于10ms；PROFINET還支持等時同步通信(IRT)，用于運動控制等時間要求嚴苛的場合，其響應時間小于1ms；

PROFINET的ISO/OSI參考模型：

上圖是PROFINET的OSI參考模型，PROFINET使用了物理層、鏈路層、網絡層、傳輸層與應用層協議，其中物理層規定了百兆或千兆的傳輸速率，網絡層與傳輸層則沿用TCP/IP協議族的標準，而獨到之處在于數據鏈路層與應用層的規范。

PROFINET鏈路層：參考了IEEE 802.3、IEEE 802.1Q、IEC 61784-2等標準，分別保證了全雙工、優先級標簽、實施擴展的能力，從而能夠?qū)崿F(xiàn)RT（實時通信）、IRT（等時實時通信）、TSN（時間敏感網絡）等通信形式。

PROFINET應用層：有多種應用層的協議標準，如IEC 61784、IEC 61158確保了PROFINET IO服務，IEC 61158 Type 10確保 PROFINET CBA服務等。

PROFINET的特點：

1、PROFINET是一種開放式的架構，可以與傳統的互聯網互聯互通，俗稱"一網到底"。所謂"一網到底"，是指通過一個網絡將現場層、控制層和管理層相連，實現數據的交換，便于管理和維護；

2、支持多種拓?fù)浣Y(jié)構，節點增刪靈活；PROFINET支持線型、星型、樹型、環型等網絡拓?fù)浣Y(jié)構，可以根據需要靈活添加或刪除節點；

3、支持PROFIsafe、PROFIdrive、PROFIenergy三大行規，可以實現安全、運動控制和節能的功能；

4、極高的通信速率和極低的抖動，保證數據交換的及時和準確；

5、支持診斷功能，可以快速定位到故障節點；

PROFINET應用情況：

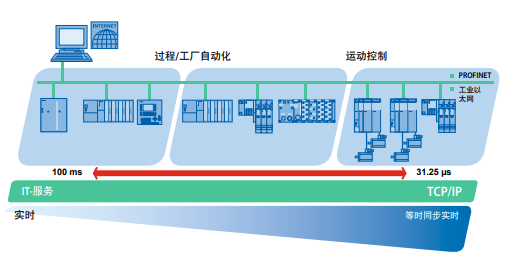

PROFINET可實現不同時延下的數據傳輸服務，時延范圍從100ms到31.25us不等；根據應用的時間要求可以將劃分出PROFINET的數個應用領域，如：低時延對應高實時要求的運動控制領域；中高時延對應的過程/工廠自動化領域。

目前PROFINET總線在全球份額占25%（DP+PN），也是首位，這說明PROFINET總線有著廣闊的市場。隨著近年來全球工控行業的變化，西門子也進一步開放了第三方的準入，所以作為第三方廠商有既得的商業利益，第三方產品的加入也進一步豐富了PN的生態網絡，給予客戶更多的可選擇性，相輔相成。

目前第三方廠商主要有力士樂、菲尼克斯、國內的匯川、邁信、禾川等等，還有一些協議棧方案解決廠家。
