MC0313模塊的配置及使用（一）

2024-01-02

MC0313 Modbus轉FF嵌入式核心板模塊是沈陽中科博微科技股份有限公司研發的一款Modbus-RTU協議與FF協議的嵌入式轉換模塊，是Microcyber MC系列嵌入式核心板模塊之一。此系列嵌入式核心板模塊具有同尺寸，同接口，易升級，配置簡單等特點，是用戶快速開發現場總線設備的理想選擇。MC0313 Modbus轉FF嵌入式核心板模塊作為Modbus主機通過TTL接口與具有Modbus-RTU通信功能的設備進行通信，能夠把設備中的數據轉換成FF設備變量輸出。MC0313 Modbus轉FF嵌入式核心板模塊，如下圖所示

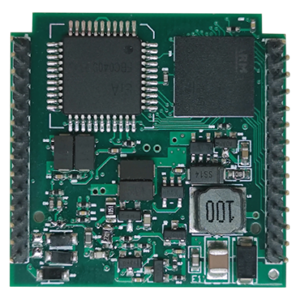

圖1 MC0313模塊實物圖

下面將簡述一下MC0313模塊的配置及使用方法。

一、開發工具的準備

序號	設備名稱	數量
1	24 VDC穩壓電源	1
2	PC機，操作系統為Windows 10（裝有FF/PA核心模塊Modbus配置工具軟件）	1
3	NI USB-8486	1
4	H1總線電源	1
5	H1終端匹配器	1
6	MC0313 Modbus轉FF嵌入式模塊	1
7	MC系列配置底板	1
8	USB轉TYPE C 數據線	1

二、MC0313測試環境的搭建


圖2 MC0313模塊環境搭建示意圖

表1 MC配置底板說明

標識		說明
CN1	BUS+	總線接口輸入正極
CN1	BUS-	總線接口輸入負極
CN2	GND	MC0313模塊的GND
	A	485通信的A端
	B	485通信的B端
	RXD	模塊的串口接收端口（TTL電平）
	TXD	模塊的串口發送端口（TTL電平）
	RTS	模塊的串口RTS使能信號（TTL電平）
	VCC	模塊3.3V輸出端口
	6.2V	模塊6V輸出端口
CN3	GND	MC底板隔離后的GND
	485-A	MC底板隔離后的485通信的A端
	485-B	MC底板隔離后的485通信的B端
	RTS-TTL	MC底板隔離后的模塊的串口RTS使能信號（TTL電平）
	TXD-TTL	MC底板隔離后的模塊的串口發送端口（TTL電平）
	RXD-TTL	MC底板隔離后的模塊的串口接收端口（TTL電平）
	RXD-232	MC底板隔離后的RS232接收端口
	TXD-232	MC底板隔離后的RS232發送端口
	3.3V	MC底板隔離后的3.3V輸入端
CN4		TYPE C 接口，通過TYPE C數據線連接電腦，電腦需安裝USB轉UART驅動（CH340）
SW2撥碼開關	WP	寫保護撥碼開關，任何對FF通信模塊的寫入操作將被拒絕，這樣可防止FF通信模塊的數據被隨意更改
	RST	復位撥碼開關，恢復變送器數據為出廠狀態。首先FF通信模塊斷電，將撥碼開關撥到ON位置，模塊上電，F(xiàn)F通信模塊恢復到出廠狀態，再將撥碼開關撥回OFF位置，保證下次上電不會誤動作。
	S/E	仿真撥碼開關，可以實現仿真功能
SW1撥碼開關	第1-7位	用于PA的地址設置
SW1撥碼開關	第8位	用于MC0313和MC0307工作模式設定，配置模式（ON）及正常工作模式（OFF）
JP5	NRST	使用跳線短接后，核心板模塊處于復位狀態
	485	使用跳線短接后，可以通過CN2端子的A 、B、GND與外界的RS485接口電路通信
	TTL	使用跳線短接后，可以通過CN2端子的RXD、TXD、GND與外界的TTL接口串口通信
	ISO	使用跳線短接后，配合JP4端子可以在CN3或CN4實現隔離輸出功能
JP4	USB	使用跳線短接后，將通過USB供電，配合JP5的ISO，可通過USB虛擬的串口與核心板通信。
	232	使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的RS32與核心板通信。
	TTL	使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的TTL與核心板通信。
	485	使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的RS485與核心板通信。
JP7	USB供電	使用跳線短接后，隔離的電路通過USB通電
JP7	端子供電	使用跳線短接后，隔離的電路通過CN3的3.3V供電

三、MC013模塊的Modbus參數配置方法

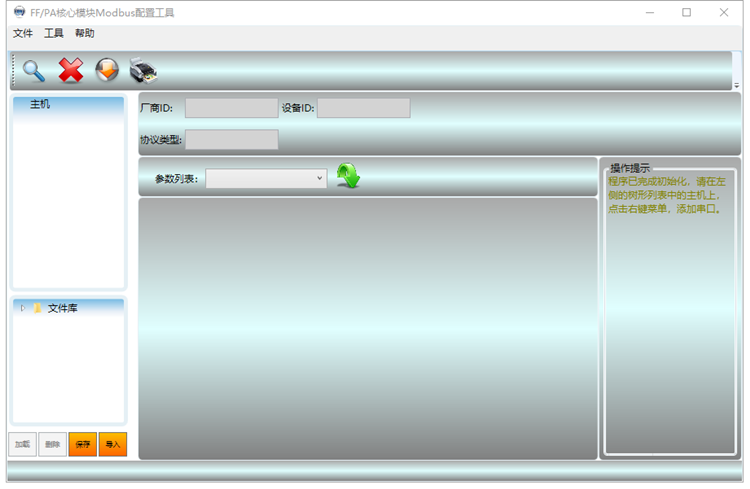

? 步驟1：將MC0313 Modbus轉FF嵌入式核心模塊撥碼開關SW1上“第八位”對應的開關位撥至“ON”，然后將MC0313測試工裝接入FF系統中，串口連接計算機，打開FF/PA核心模塊Modbus配置工具軟件，軟件打開后如圖3所示。

Modbus 通用配置工具軟件界面.png

圖3 Modbus 通用配置工具軟件界面

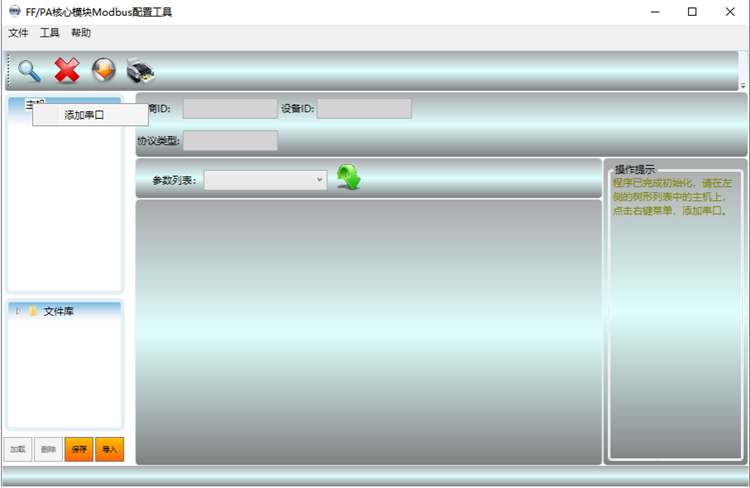

? 步驟2：選擇“主機”，點擊右鍵，選擇“添加串口”，如圖4所示。


圖4 添加串口

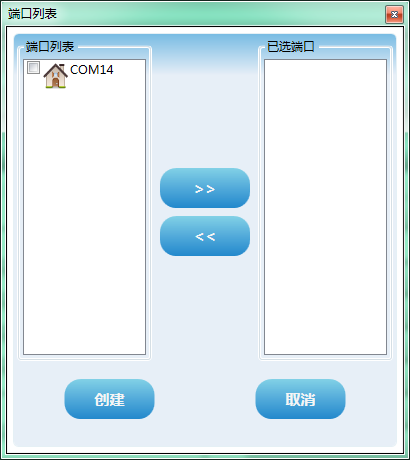

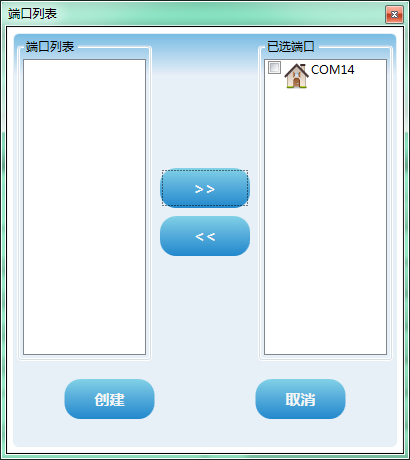

? 步驟3：選擇正確的串口，點擊“>>”圖標，并點擊“創建”，如圖5所示。

MC模塊.png 串口選擇與建立.png

圖5 串口選擇與建立

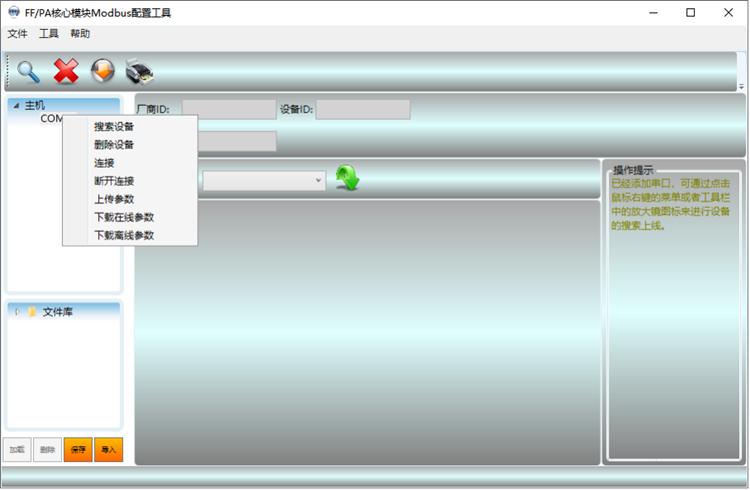

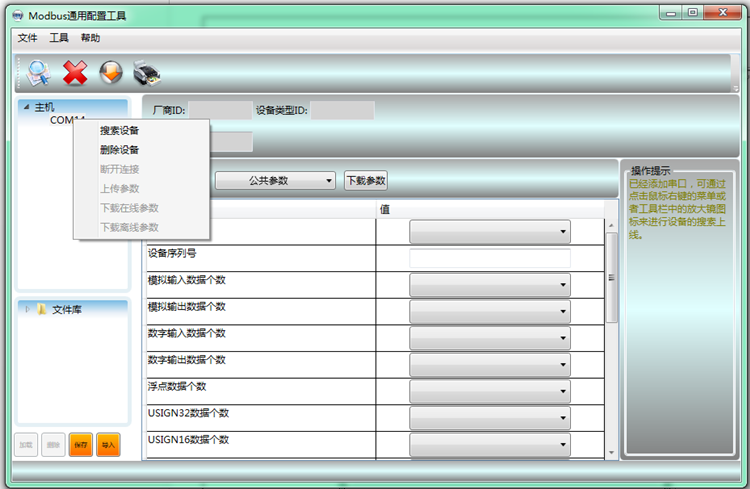

? 步驟4：選擇“COM14”，并點擊右鍵，選擇如圖6所示。


圖6 搜索設備

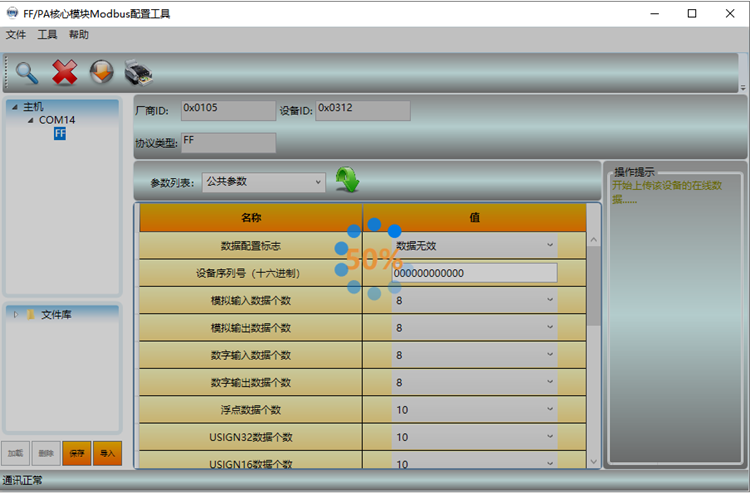

? 步驟5：設備數據讀取過程，如圖7所示。


圖7 設備數據上傳

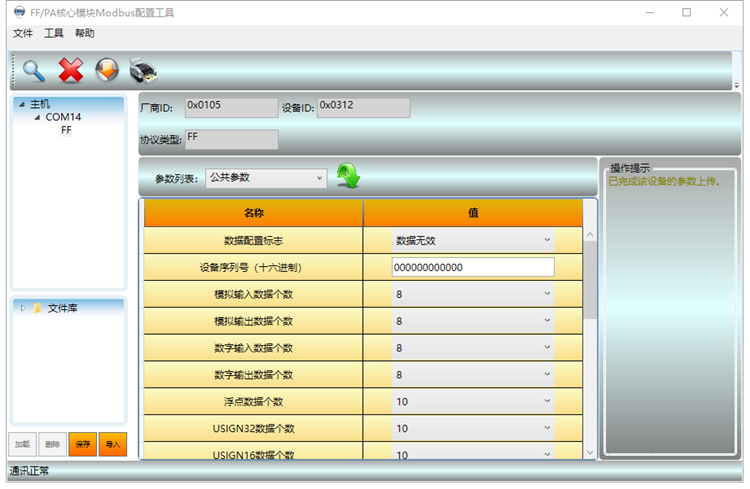

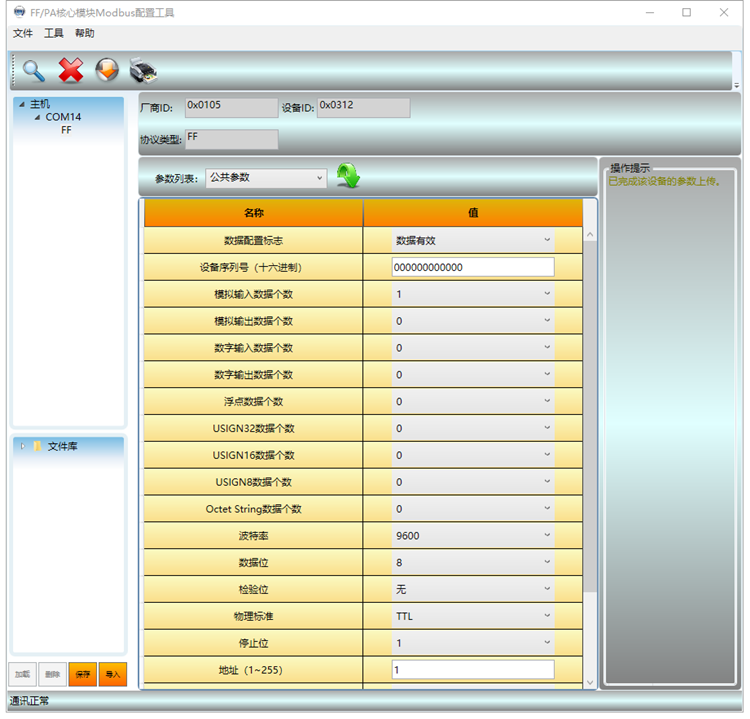

? 步驟6：數據讀取完成，表明Modbus通信正常，數據可以使用，如圖8所示。


圖8 設備讀取完成

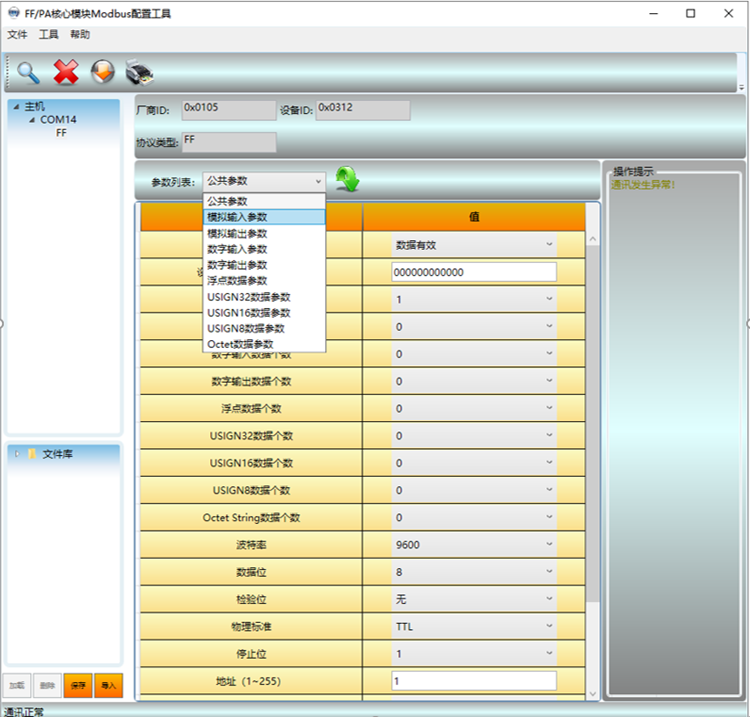

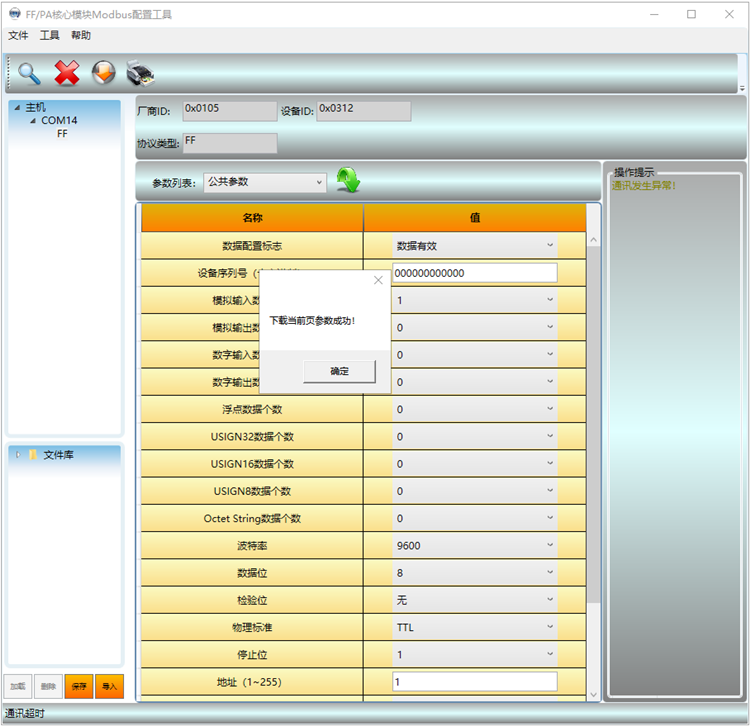

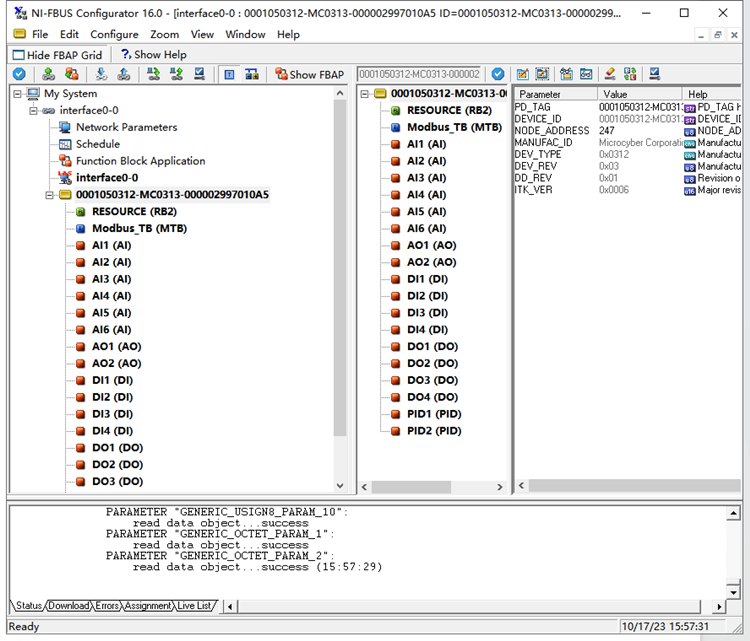

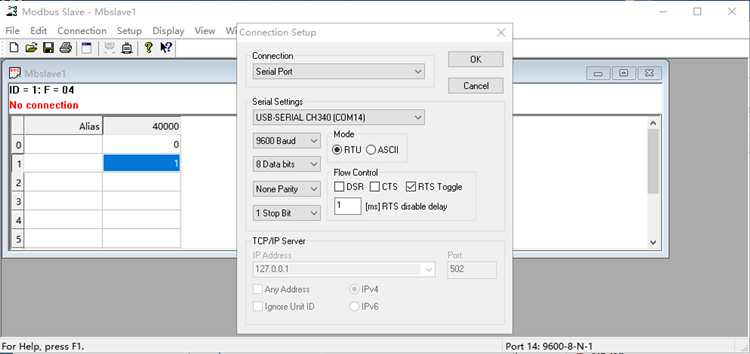

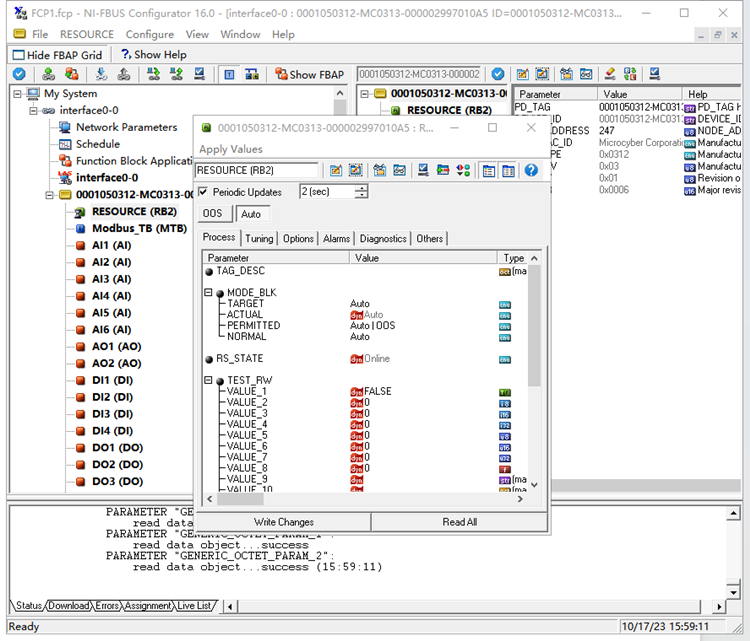

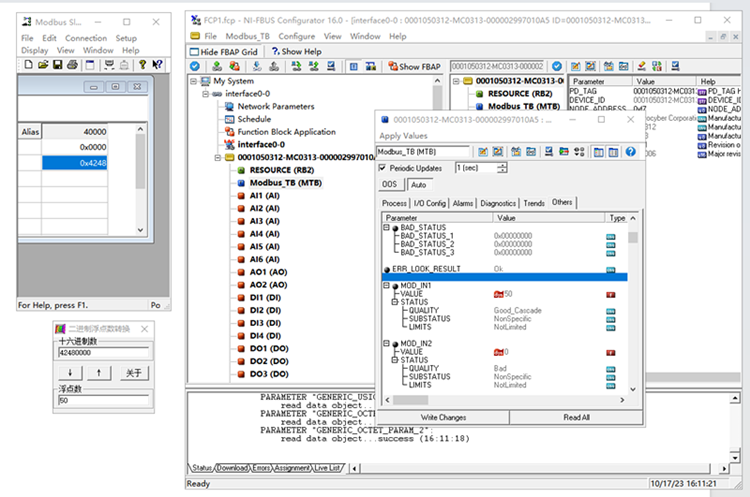

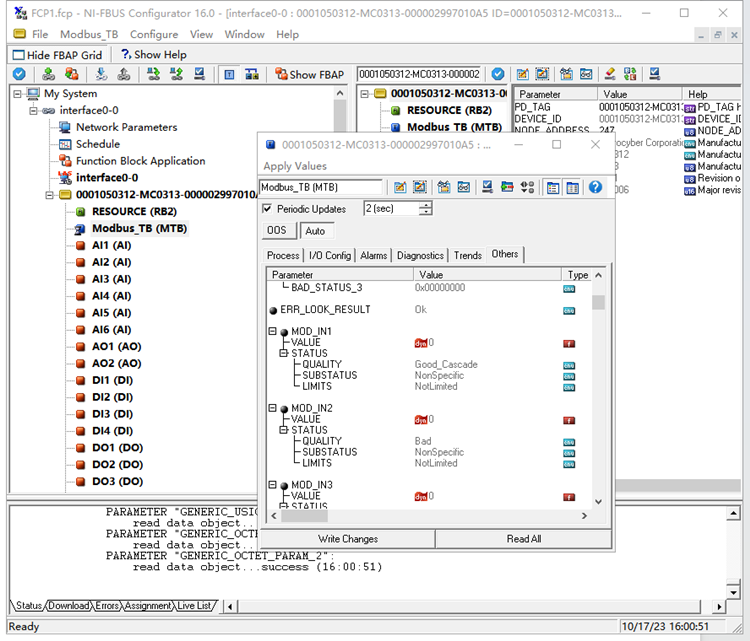

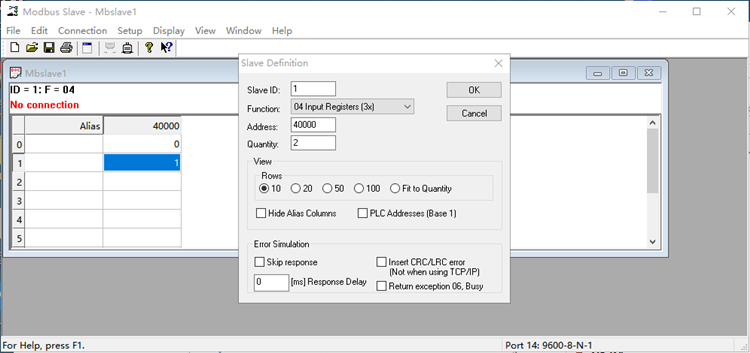

? 步驟7：通信成功后，按照用戶的通信參數和數據內容，切換參數列表，進行配置下載。例如：用戶通信參數為波特率9600，數據為8，校驗位無，停止位1，從站地址1；用戶數據為1個模擬輸入數據，讀寫模式為只讀，讀功能碼為04，數據類型為Float_1032，寄存器地址為40000。按用戶的通信參數配置公共頁通信參數，并配置模擬輸入數據個數為1，其余類型數據個數為0，數據配置標注為數據有效，如圖9所示.
