M0306 Modbus 轉 DP 嵌入式模塊
M0306 Modbus 轉 DP 嵌入式模塊是沈陽中科博微科技股份有限公司研發的 Microcyber M 系列嵌入式模塊之一。通過將 M0306 嵌入到具有 Modbus RTU 通信能力的用戶設備中，即可將 Modbus 從站設備轉變?yōu)?PROFIBUS DP 從站設備。
M0306 Modbus 轉 DP 嵌入式模塊：
1. Modbus-RTU 主站，DP 從站
2. 符合 PROFIBUS DPV0 協議標準
3. 與 Modbus-RTU 從站的電氣接口為TTL電平
4. 可通過撥碼開關設置 DP 從站地址
5. 相同硬件，可選擇 M0006 自定義協議轉 DP 模塊
產品描述
M0306 Modbus 轉 DP 嵌入式模塊：是沈陽中科博微科技股份有限公司研發的 Microcyber M 系列嵌入式模塊之一，此系列嵌入式模塊具有同尺寸，同接口，易升級，配置簡單等特點，是用戶快速開發現場總線設備的理想選擇。通過將 M0306 嵌入到具有 Modbus RTU 通信能力的用戶設備中，即可將 Modbus 從站設備轉變?yōu)?PROFIBUS DP 從站設備。替換成M系列其他模塊，即可快速實現 PROFIBUS PA、FF、HART 等現場總線設備。

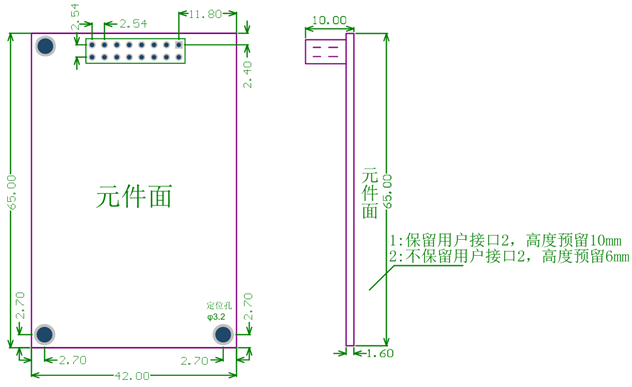

M0306 Modbus 轉 DP 嵌入式模塊外形尺寸圖：
尺寸圖（單位：mm）

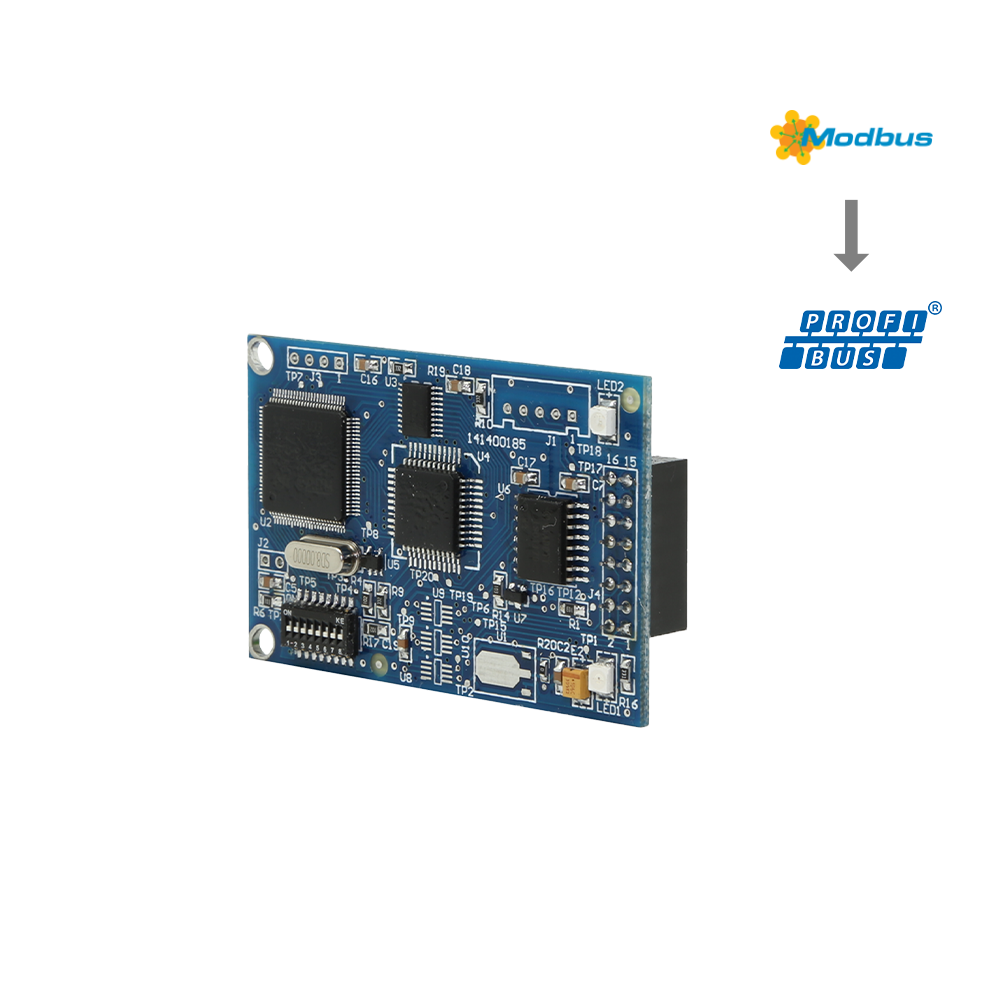

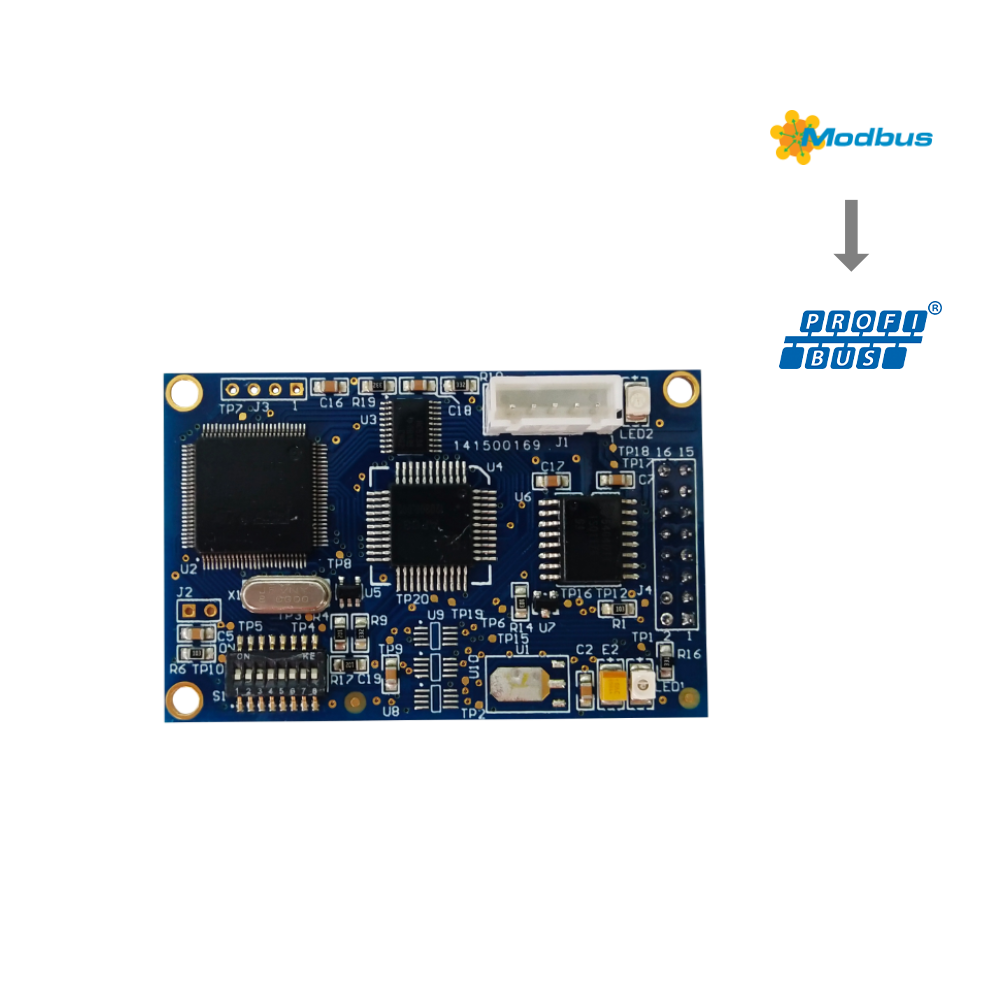

M0306 Modbus 轉 DP 嵌入式模塊結構圖：
嵌入式模塊結構圖
1 | 撥碼開關（S1） | 2 | 用戶接口2（J1） | 3 | Modbus通信指示（LED2） |
4 | 用戶接口1（J4） | 5 | DP通信指示（LED1） |

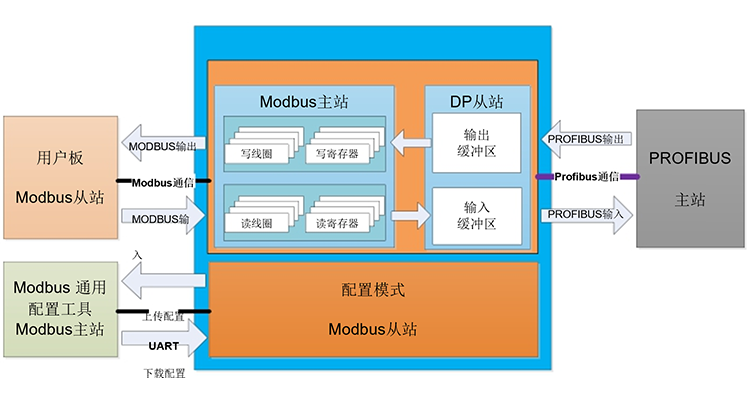

M0306 Modbus 轉 DP 嵌入式模塊工作原理圖：
嵌入式模塊工作原理圖
M0306 Modbus 轉 DP 嵌入式模塊詳細數據一覽：
電源 | VCC（MCU供電）：5.0V 120mA / 3.3V 100mA |
DP總線波特率 | 波特率自適應：9.6K~12Mbps |
轉換前協議 | Modbus GB/Z 19582.1-2004 |
轉換后協議 | Profibus DP GB/T 20540.1~.6-2006 |
DP最大輸入數據 | Max Input Bytes ≤ 244 Bytes |
DP最大輸出數據 | Max Output Bytes ≤ 244 Bytes |
DP最大總輸入輸出數據 | Input Bytes + Output Bytes ≤ 360 Bytes |
最大用戶數據 | Max User Data Bytes ≤ 200 Bytes |
最大IO配置數據 | Max IO Configuration Data Bytes ≤ 20 Bytes |
溫度范圍 | -40℃ ~ +85℃ |
濕度范圍 | 5 ~ 95%RH |
啟動時間 | ≤ 5秒 |
重量 | 14 g |
外形尺寸（L×W×H） | 65×42×14 mm |
電磁兼容 | GB/T 18268.1 |
噪聲干擾 | EN 61131-2:2003 |
