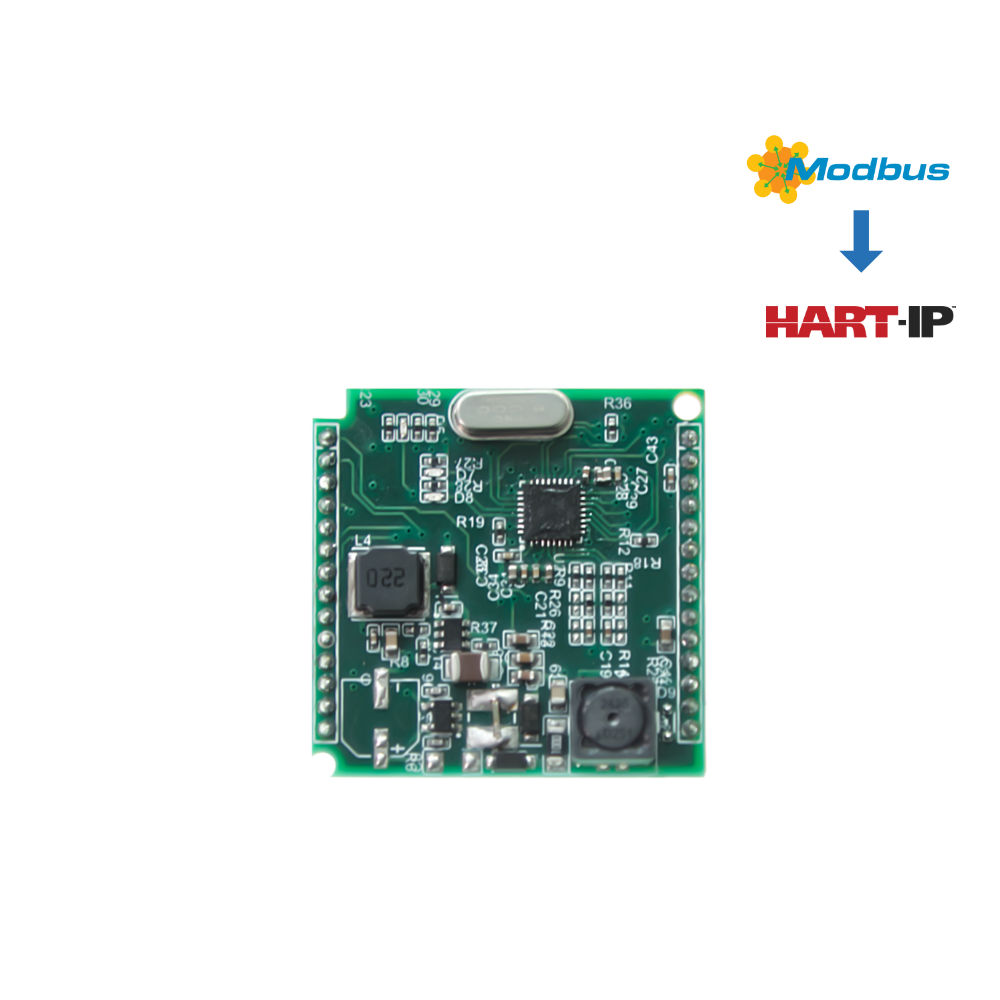

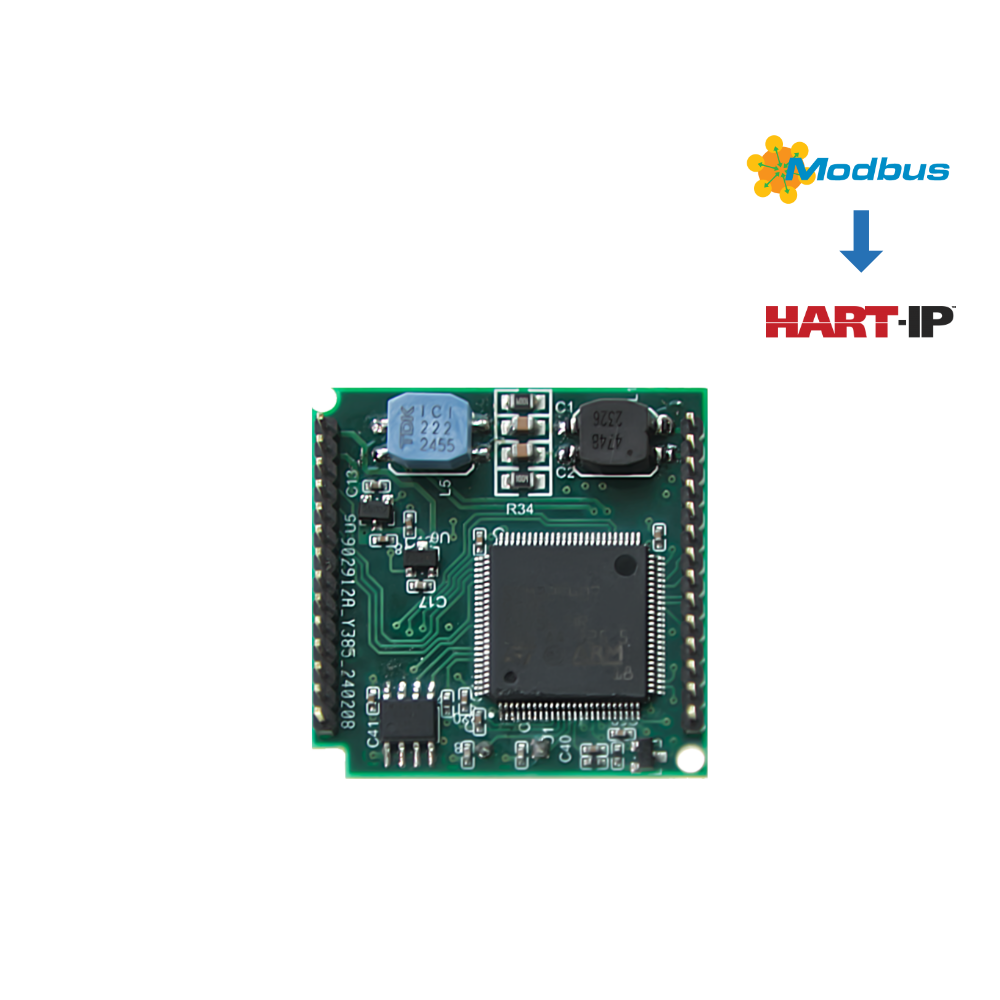

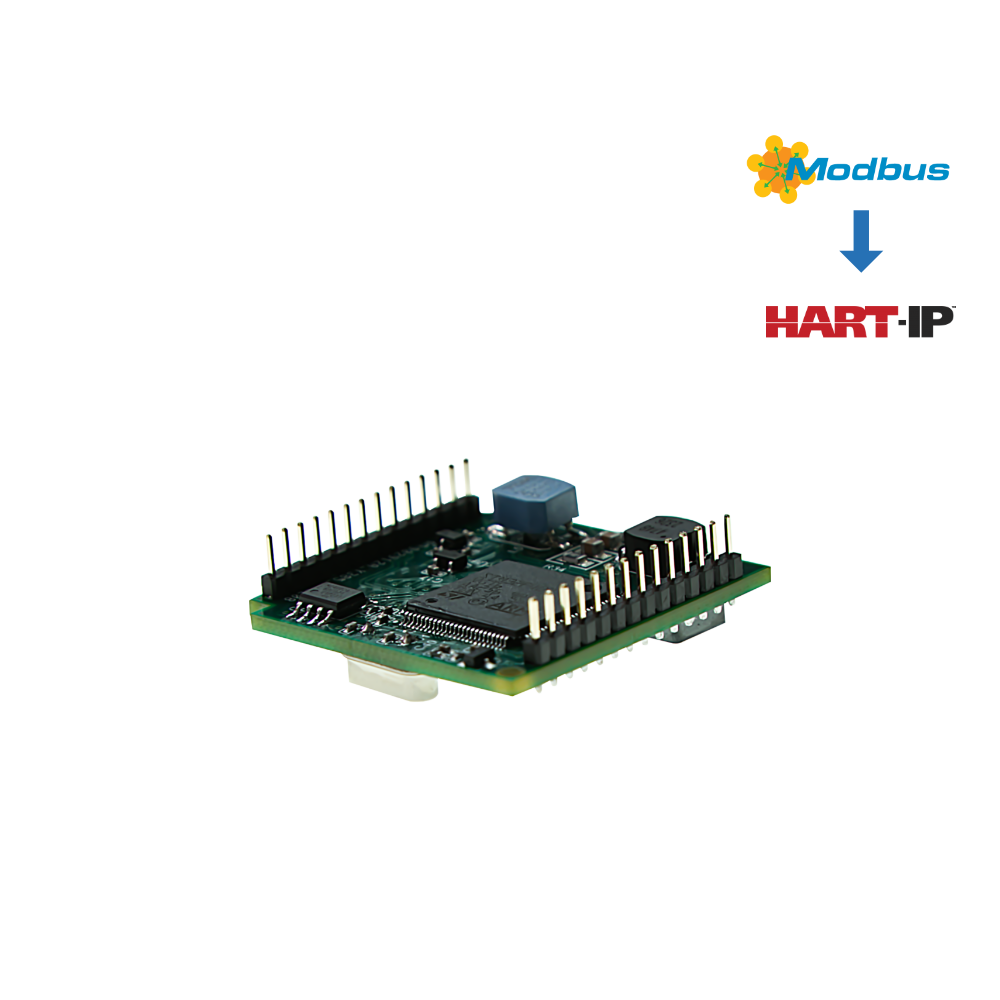

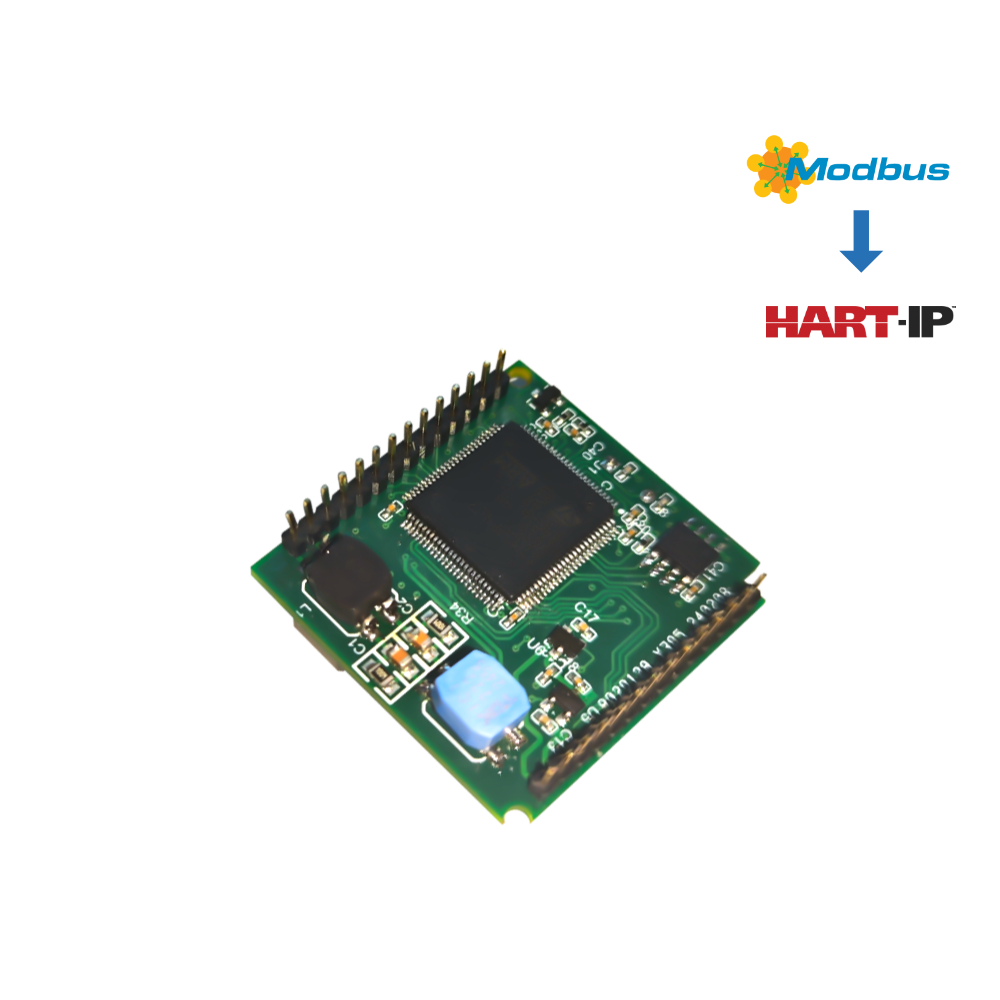

MC0312 Modbus 轉 HART-IP 嵌入式核心模塊
MC0312 Modbus 轉 HART-IP 嵌入式核心模塊是沈陽中科博微科技股份有限公司研發的一款符合 10BASE-T1L(IEEE 802.3cg)標準的小型化模塊,支持總線供電、通信速率 10Mbps、最大通信距離1000米 。MC0312 Modbus 轉 HART-IP 嵌入式核心模塊軟件協議支持 Modbus-RTU 主站和 HART-IP 從站功能,可以將用戶 Modbus 設備快速升級為支持 APL 物理層的 HART-IP 協議設備。
MC0312 Modbus 轉 HART-IP 嵌入式核心模塊:
1. 符合 HART7.9 協議標準
2. 支持 10BASE-T1L(IEEE 802.3cg)標準
3. 支持 Ethernet-APL 雙線以太網物理層
4. 支持網線供電、通信速率 10Mbps、最大通信距離1000 米
5. 支持 HART-IP 從站和 Modbus 主站形式
6. 支持 1 個 Modbus 從設備
產品描述

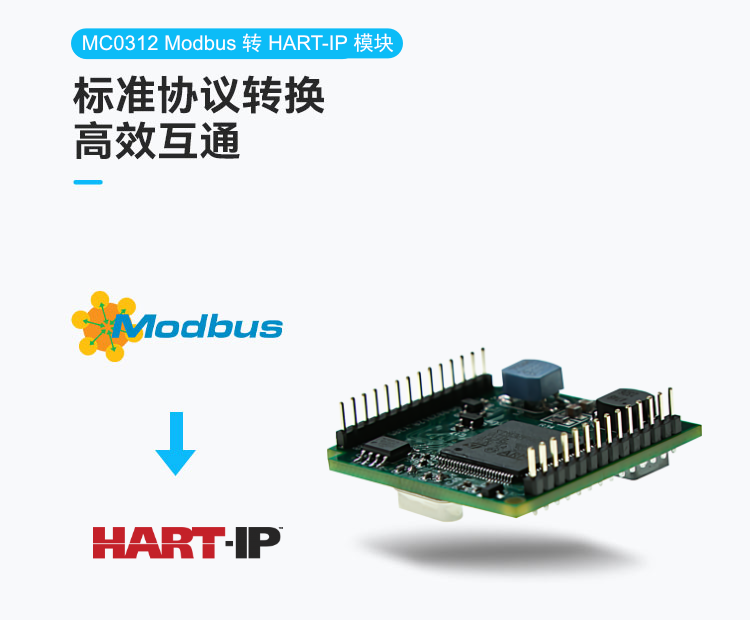

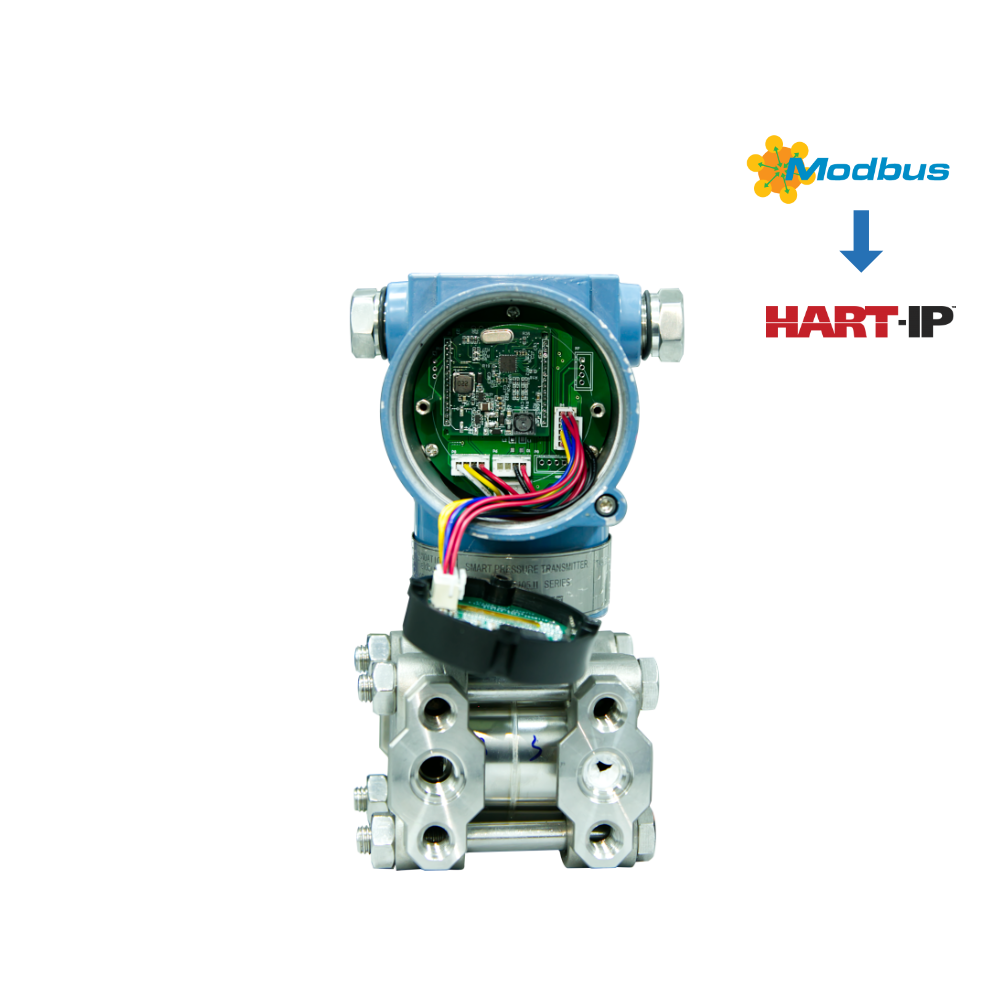

MC0312 Modbus 轉 HART-IP 嵌入式核心模塊:MC0312 模塊嵌入到 Modbus 設備(溫度、壓力、流量、物位、執行器等儀表)中,通過 TTL 接口 Modbus 協議獲取設備信息。MC0312 模塊支持 Modbus 主站和 HART-IP 從站功能,可以將 Modbus 設備中數據寄存器(如輸入寄存器、保持寄存器)的數據轉換到 HART-IP 命令所對應的動態變量中。
MC0312 Modbus 轉 HART-IP 嵌入式核心模塊外形尺寸圖:

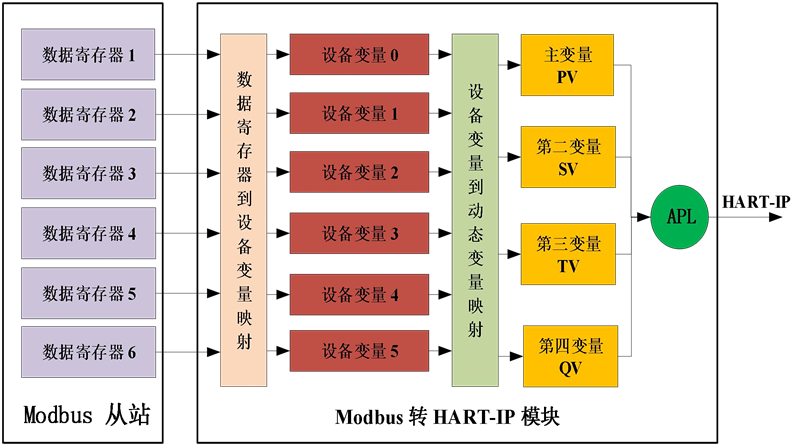

MC0312 Modbus 轉 HART-IP 嵌入式核心模塊工作原理圖:

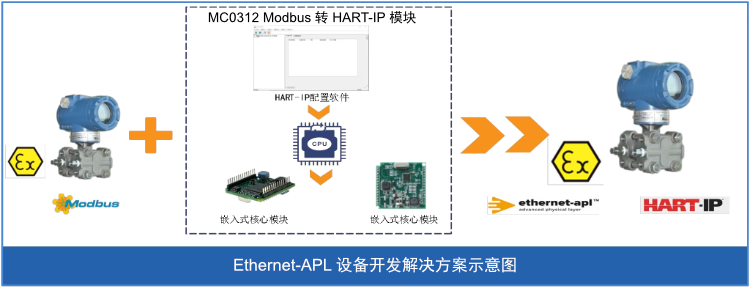

MC0312 Modbus 轉 HART-IP 嵌入式核心模塊設備開發解決方案:
MC0312 Modbus 轉 HART-IP 嵌入式核心模塊是一款經濟高效的硬件嵌入式模塊,用于開發 Ethernet-APL 現場設備。它除了提供 Ethernet-APL 的通信接口,還帶有可以輕松配置以實現特定現場設備所需行為的應用軟件。現有的 Modbus設備可以直接升級為 Ethernet-APL 設備,甚至無需編寫代碼。
MC0312 Modbus 轉 HART-IP 嵌入式核心模塊詳細數據一覽:
基本參數:
測量對象 | Modbus RTU 從設備 |
總線電源 | 14~30V |
Modbus 接口 | TTL(支持 MODBUS RTU 主站通訊協議) |
隔離 | 總線與 Modbus 接口無隔離 |
總線協議 | HART-IP |
溫度范圍 | -40℃~85℃ |
濕度范圍 | 5~95%RH |
啟動時間 | ≤5 秒 |
物理特性:
重量 | 16 g |
結構材料 | 涂層:聚脂環氧樹脂。 |
