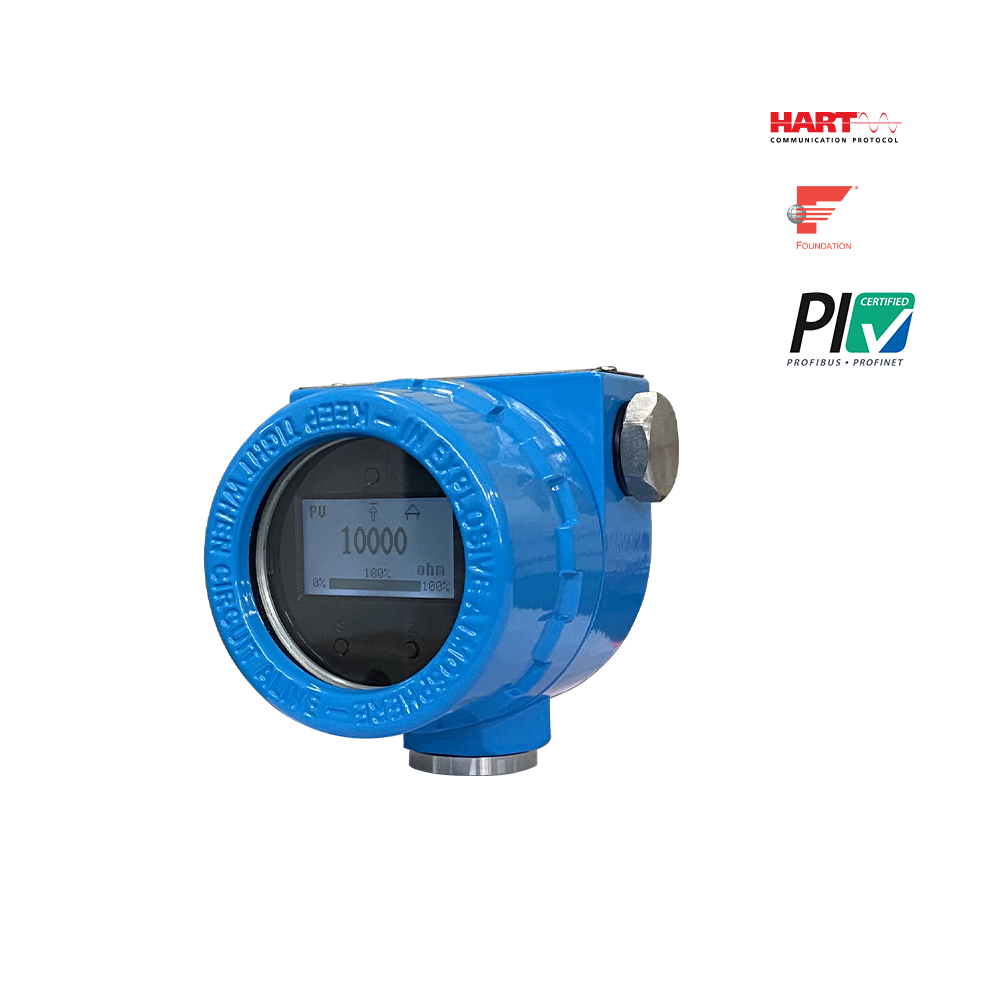

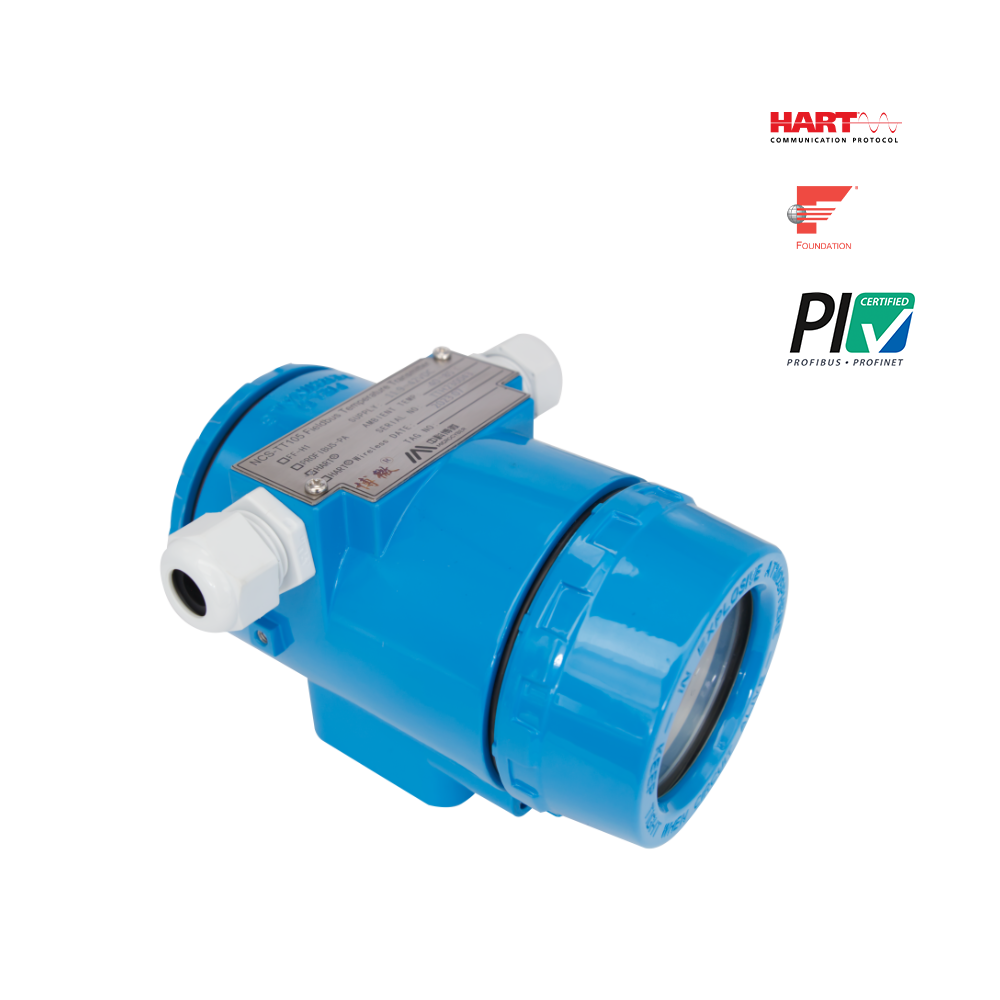

NCS-TT105 智能溫度變送器
NCS-TT105 智能溫度變送器采用現場總線技術，是新一代現場總線智能溫度變送器，是過程控制中不可缺少的現場設備。NCS-TT105 智能溫度變送器支持 HART、FF 、PA 協議，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT105 系列智能溫度變送器：
1. NCS-TT105H 符合 HART 規范
NCS-TT105F/P 符合 FF H1 ITK6, PROFIBUS PA 3.02 行規
2. 支持兩通道、6 種熱電阻、8 種熱電偶信號
3. 熱電阻支持 2、3 、4 線制接線方式
4. 電壓信號冷端補償精度可達 ±1.0℃
5. 高精度（優于0.1級）、低溫漂（±50ppm/℃）
產品描述
NCS-TT105 系列智能溫度變送器：采用現場總線技術，是新一代現場總線智能溫度變送器，是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。
智能溫度變送器外形尺寸圖：
尺寸圖（單位：mm）

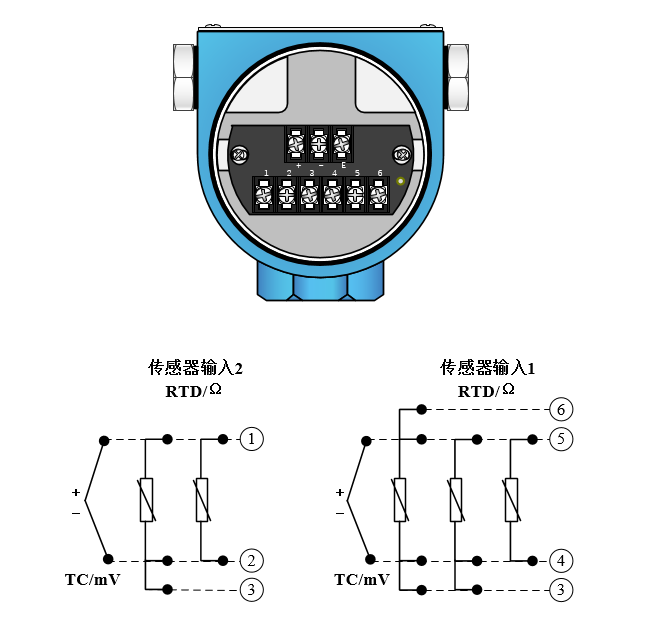

智能溫度變送器接線圖：
溫度變送器接線圖
NCS-TT105 采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。

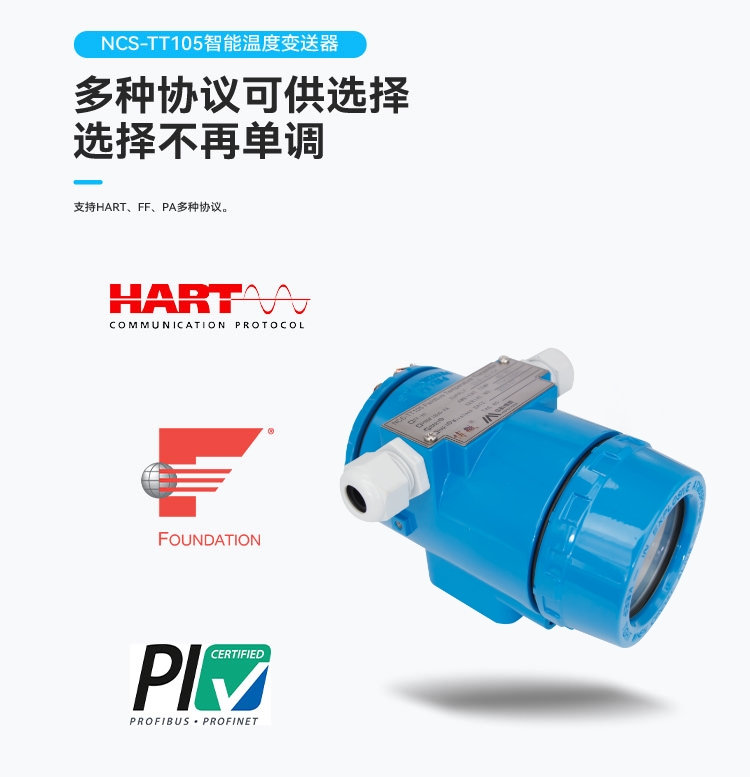

NCS-TT105 智能溫度變送器支持 HART、FF、PA 協議，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-TT105 智能溫度變送器熱電阻技術指標：
RTD常溫精度指標（25℃）
信號類型 | 傳感器量程范圍（℃） | 精度（25℃） | 溫漂（每℃） |
電阻信號 | （0~500）Ω | ±0.04Ω | ±0.001Ω |
（0~4000）Ω | ±0.35Ω | ±0.015Ω | |
PT100 | (-200 ～ 850）℃ | ±0.15℃ | ±0.003℃ |
PT200 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
PT500 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
PT1000 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
CU50 | (-50 ～ 150）℃ | ±0.15℃ | ±0.005℃ |
CU100 | （-50 ～ 150）℃ | ±0.10℃ | ±0.003℃ |
NCS-TT105 智能溫度變送器熱電偶技術指標：
熱電偶常溫精度指標（25℃）
信號類型 | 傳感器量程范圍（℃） | 精 度（25℃） | 溫漂（每℃） |
毫伏 | -100mV ~ +100mV | ±0.025mV | ±0.001 mV |
B | 500 ℃~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ℃~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ℃~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200℃ ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190℃ ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0℃ ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ℃~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200℃ ~ 400℃ | ±0.35℃ | ±0.015℃ |
NCS-TT105 智能溫度變送器詳細數據一覽：
輸入信號 | PT100、PT1000、PT200、PT500、CU50、CU100、0～500Ω、0～4000Ω; B E J K N R S T 熱電偶、-100mV～100mV | ||
RTD接線方式 | 2、3、4線制 | ||
電源 | FF/PA | (9～32)VDC 19mA | |
HART | (11.5～45)VDC | ||
總線協議 | (4～20)mA+HART、FF、PA | ||
通道數 | 雙通道 | ||
絕緣強度 | 1000VAC | ||

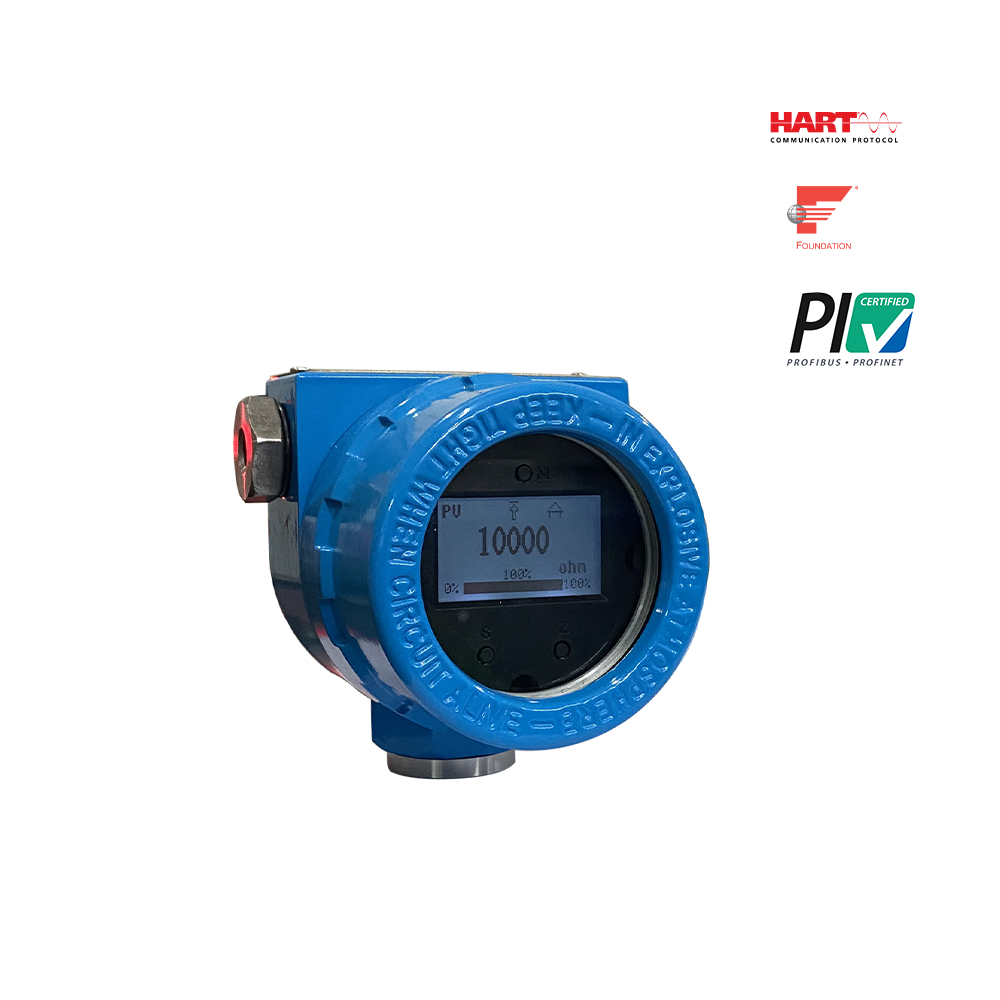

顯示 | LCD液晶顯示或無顯示（可選） | ||
溫度范圍 | (-40～85) ℃ | (-40～80) ℃ T5 (-40～60) ℃ T6 | (-40～70) ℃ T5 (-40～60) ℃ T6 |
常規 | 隔爆 | 本安 | |
濕度范圍 | (5～95)%RH | ||
存儲溫度 | -40 ～ 85℃ | ||
啟動時間 | ≤5秒（HART） ≤8秒（FF、PA） | ||
更新時間 | 0.8 ～ 1.3s 取決于傳感器的類型與接線方式 | ||
阻尼調整 | 時間常數0～32秒 | ||
冷端溫度 | ±1℃ | ||
報警信號 （僅HART） | 報警輸出可設定 3.5…23 mA 上限/下限電流 20.8mA / 3.7mA | ||
電流精度 （僅HART） | 常溫：0.03% / 溫漂：±30ppm | ||
電壓影響 | ±0.005%/V | ||
防爆形式 | Ex db IIC T5/T6 Gb / Ex ia [ia Ga]IIC T4/T6 Ga(HART) | ||
